Aferição Ceratômetro

Os Diferentes Tipos de Calibradores de Ceratômetro

Antes de iniciarmos o passo a passo da aferição, é importante explicar que existem vários tipos de calibradores para ceratômetros, cada um com sua particularidade.

Os mais conhecidos e utilizados no dia a dia são:

• Esferas de Metal: As clássicas "bolas de aço", que simulam uma curvatura padrão com alta precisão.

• Lentes de Vidro (Soltas): Lentes de teste avulsas que podem ser posicionadas manualmente no suporte do equipamento.

• Lentes no Oclusor: Alguns equipamentos, especialmente modelos mais antigos, já vinham com uma lente de verificação acoplada ao oclusor do próprio aparelho.

Um Calibrador Raro: O Olho Esquemático

Existe também um aparelho que é uma verdadeira raridade, o qual tive a oportunidade de ver apenas uma vez em todos os meus anos de carreira: um "olho esquemático" completo.

A grande vantagem deste dispositivo é que ele é o único que permite testar e aferir não apenas a dioptia da curvatura, mas também o eixo (astigmatismo), algo que não pode ser feito com as esferas ou lentes simples.

Apesar de sua incrível utilidade, é um item que nunca mais encontrei para comprar.

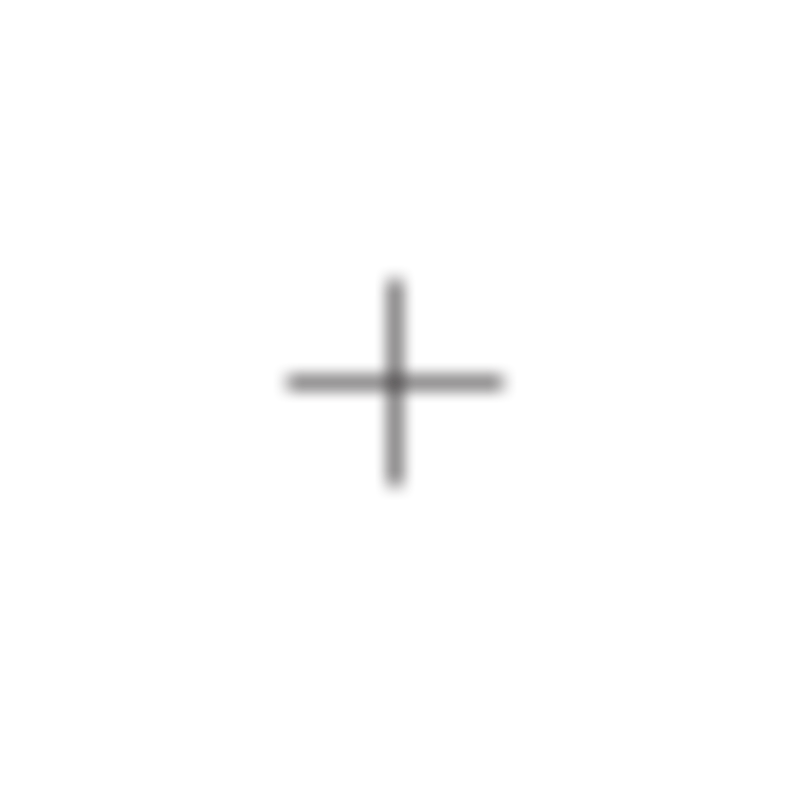

Ajuste o Foco da Ocular (Etapa Crítica)

Antes de posicionar o calibrador ou o paciente, o primeiro passo é ajustar o foco da ocular (a lente por onde você olha) para o seu olho.

• Atenção: Este passo é fundamental! Se a ocular não estiver focada perfeitamente para a sua visão, todas as medidas seguintes sairão erradas, pois você compensará o foco no ajuste do aparelho, e não na ocular.

• A Dica : Para facilitar, bloqueie a objetiva (a parte que aponta para o paciente) com uma folha de papel branco. Isso cria um fundo limpo e iluminado, permitindo que você veja apenas o retículo (a "cruz" ou as "miras") sem distrações.

• O Procedimento: Gire a ocular no sentido anti-horário até o fim (embaçado). Olhando pelo aparelho, gire-a lentamente no sentido horário até que o retículo (a cruz) apareça perfeitamente nítido e preto pela primeira vez. Pare exatamente aí.

Agora sim, o aparelho está calibrado para a sua visão e pronto para o próximo passo.

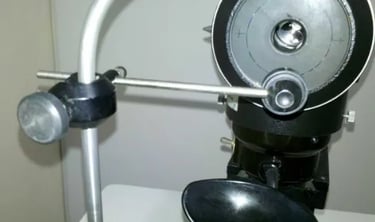

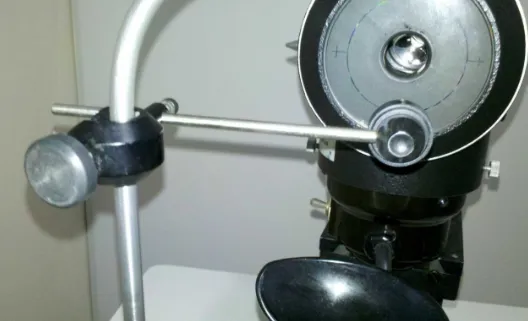

Agora, fixe o aferidor (a esfera de metal) no suporte do equipamento, como mostrado na foto.

O posicionamento correto é crucial: a esfera deve ficar exatamente na posição onde o olho do paciente ficaria.

Dica de Profissional: Geralmente, nas laterais da queixeira (o apoio de queixo) existe uma linha ou marcação. Essa linha indica a altura exata em que o olho do paciente deve ficar. Use essa linha como guia para fixar o calibrador perfeitamente nessa altura.

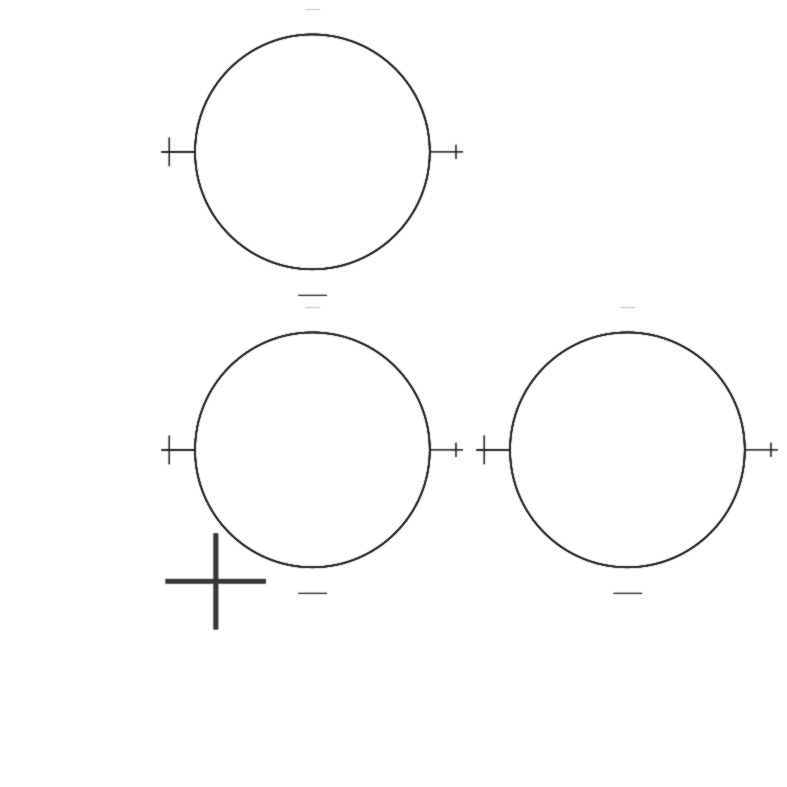

Alinhe e Foque as Miras

Olhe pela ocular já focada (Passo 1). Agora, movimente todo o Ceratômetro (usando o joystick) para encontrar o reflexo das miras (os círculos) na esfera de metal.

O objetivo é duplo:

1. Alinhar: Mova o aparelho até que a cruz (retículo) da sua ocular fique exatamente centralizada no centro da esfera.

2. Focar: Ao mesmo tempo, use o movimento de foco do joystick (para frente e para trás) até que as imagens dos círculos (as miras) refletidas fiquem perfeitamente nítidas e focadas.

Quando a cruz estiver centralizada E as miras estiverem nítidas (como na foto), você está pronto para o próximo passo.

Medição Horizontal (Eixo 180°)

Com as miras focadas e centralizadas (Passo 3), concentre-se nas miras horizontais.

Gire o botão de regulagem horizontal (geralmente o tambor esquerdo ou o tambor de 180°) até que as imagens das miras se alinhem perfeitamente.

Como você observou, em muitos modelos, isso significa unir (ou sobrepor) o sinal de "mais" (+) com o sinal de "menos" (-), como mostrado na imagem.

Ajuste a Medição Vertical (Eixo 90°)

Agora, concentre-se nas miras verticais.

Gire o botão de regulagem vertical (geralmente o tambor direito ou o tambor de 90°) até que as imagens das miras se alinhem perfeitamente.

Em muitos modelos, o objetivo é novamente unir (ou sobrepor) os sinais (por exemplo, dois sinais de "menos" [-]), como mostrado na imagem.

Final e Diagnóstico

Após alinhar ambos os eixos (horizontal e vertical), confira as medidas nos tambores de regulagem. Elas devem bater exatamente com os valores conhecidos das suas esferas-padrão.

• Exemplo: Se você está usando uma esfera-padrão de 42.5 D, tanto o tambor horizontal quanto o vertical devem marcar 42.5 D (respeitando a tolerância do equipamento).

• (Como nota pessoal, no meu kit, minhas esferas-padrão são 42.5 D e 44.75 D da Lensco Miter, o que permite verificar a precisão em diferentes faixas de dioptria).

Conclusão: Aprovado ou Reprovado?

Aprovado: Se as medidas conferem com as suas esferas, seu Ceratômetro está aferido e pronto para o uso.

Reprovado (Chamar o Técnico): Procure um técnico especializado e faça uma revisão completa se você notar qualquer um destes problemas:

medidas lidas são diferentes das suas esferas-padrão.

Você teve muita dificuldade em visualizar ou focar as miras .

Você notou manchas internas, sujeira ou fungo nas lentes ao olhar pela ocular.
